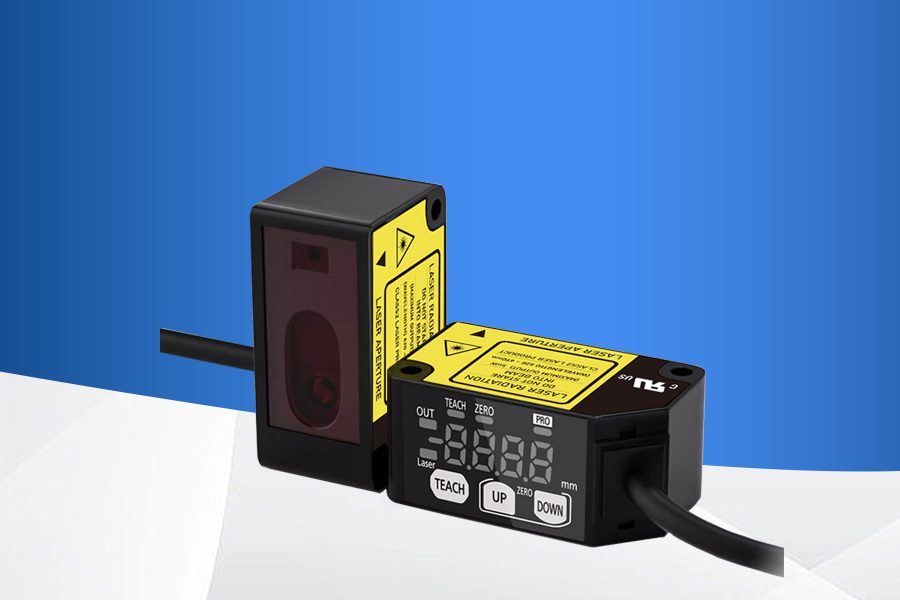

LDS系列激光位移傳感器 485通訊

產品概述

5微米重復精度；自帶485通訊；精準檢測待測物體的相對位移，常用于長度、距離、振動、速度、方位等物理量的測量。

使用場景

激光位移傳感器適用于鋰電、印包、涂布機、智能制造等行業，常用于長度、高度、寬度、距離、振動、速度、方位、物體有無、形狀、平坦度等物理量的測量。

133-4281-4291 在線咨詢

產品特點

微米級重復精度

經激光干涉儀檢測，重復精度5μm

485通訊

支持485通訊，可平替進口品牌

非接觸測量

非接觸測量，金屬、塑料均可檢測

超高精度

超高精度，可測量微小物體

產品參數

(左滑查看更多參數)

種類

測量中心
30mm 型

測量中心
50mm 型

測量中心
100mm 型

測量中心
200mm 型

測量中心
400mm 型

型號名稱（注2）

NPN 輸出

LDS-H030NA

LDS-H050NA

LDS-H100NA

LDS-H200NA

LDS-H400NA

LDS-H030N-C

LDS-H050N-C

LDS-H100N-C

LDS-H200N-C

LDS-H400N-C

PNP 輸出

LDS-H030PA

LDS-H050PA

LDS-H100PA

LDS-H200PA

LDS-H400PA

LDS-H030P-C

LDS-H050P-C

LDS-H100P-C

LDS-H200P-C

LDS-H400P-C

測量中心距離

30mm

50mm

100mm

200mm

400mm

測量范圍

±5mm

±15mm

±35mm

±80mm

±200mm

重復精度

5μm

20μm

40μm

100μm

300μm(測量距離200-400mm)
600μm(測量距離400-600mm)

黑白面誤差

10μm

40μm

100μm

300μm

1mm

直線性

±0.1%F.S.

±0.2%F.S.

±0.3%F.S.

測量速度

100-2000Hz

通信輸出

RS-485

光束直徑

約 Φ100μm

約 Φ180μm

約 Φ250μm

約 Φ400μm

約 Φ700μm

溫度特性

0.03%F.S./°C

光源

紅色半導體激光 2 類( JIS / IEC / GB / FDA)(注 3)
最大輸出：1mW、發光光束波長：650nm

電源電壓

12V～24V DC±10% 脈動 P-P10%

消耗電流

40mA 以下(電源電壓 24V DC 時)、60mA 以下(電源電壓 12V DC 時)

控制輸出

＜NPN 輸出型＞
NPN 開路集電極晶體管
● 最大流入電流：50mA
● 外加電壓：30V DC 以下 (控制輸出-0V 之間)
● 剩余電壓：1.5V 以下 (流入電流 50mA 下)
● 漏電流：0.1mA 以下

＜PNP 輸出型＞
PNP 開路集電極晶體管
● 最大源電流：50mA
● 外加電壓：30V DC 以下(控制輸出-＋V 之間)
● 剩余電壓：1.5V 以下(流出電流 50mA 下)
● 漏電流：0.1mA 以下

輸出動作

入光時 ON/非入光時 ON 可切換

短路保護

配備(自動恢復型)

模擬輸出

輸出范圍：0V～5V(警報時：＋5.2V)
輸出阻抗：100Ω

反應時間

0.5ms/1ms/1.5ms/5ms/10ms

外部輸入

＜NPN 輸出型＞
NPN 無接點輸入
● 輸入條件
無效：＋8V～＋V DC 或者開放
有效：0V～＋1.2V DC
● 輸入阻抗：約 10kΩ

＜PNP 輸出型＞
PNP 無接點輸入
● 輸入條件
無效：0V～＋0.6V DC 或者開放
有效：＋4V～＋V DC
● 輸入阻抗：約 10kΩ

保護構造

IP67(IEC)

污損程度

使用環境溫度

-10℃ ~ +50℃

使用環境照度

受光面照度 3000Lux 以下

使用環境濕度

35%~85%RH

使用標高

2,000m 以下

電纜

帶 0.2mm² 5芯復合電纜 2m

材質

本體外殼：鋁鑄件前面蓋板：丙烯基

重量

本體外殼：鋁鑄件前面蓋板：丙烯基

適用規格

符合 EMC 指令、FDA 規則

外觀尺寸

(注 1)：未指定測量條件時，使用條件如下：電源電壓：24V DC、環境溫度：＋20℃、反應時間：10ms、測量中心距離的模擬輸出值。對象物體：白色陶瓷。
(注2)：A型號為模擬量電壓版，-C型號為通訊版。
(注 3)：根據 FDA 規則中 Laser Notice No.50 規定，遵守 FDA 規則。
