MRR-MC
磁柵編碼器
MRR系列圓環型
產品概述
由磁環和讀數頭組成，具有體積小、抗干擾性強、高精度、高速度、高可靠性等特點，實現對高速主軸、空心軸等旋轉和線性運動的精確測量，確保設備的穩定性和安全性。
使用場景
應用于輸送設備、機床設備、電梯、AC電機、電主軸等旋轉運動的速度、角度測量和位置反饋，或在粉塵多及振動較惡劣環境中應用。
核心功能
分辨率可選
(1/5/10)μm
(1/5/10)μm
輸出類型
ABZ差分/單端
ABZ差分/單端
抗干擾
電路設計
電路設計
防油 / 防水
防塵 / 防震
防塵 / 防震
產品特點
產品參數
(左滑查看更多參數)

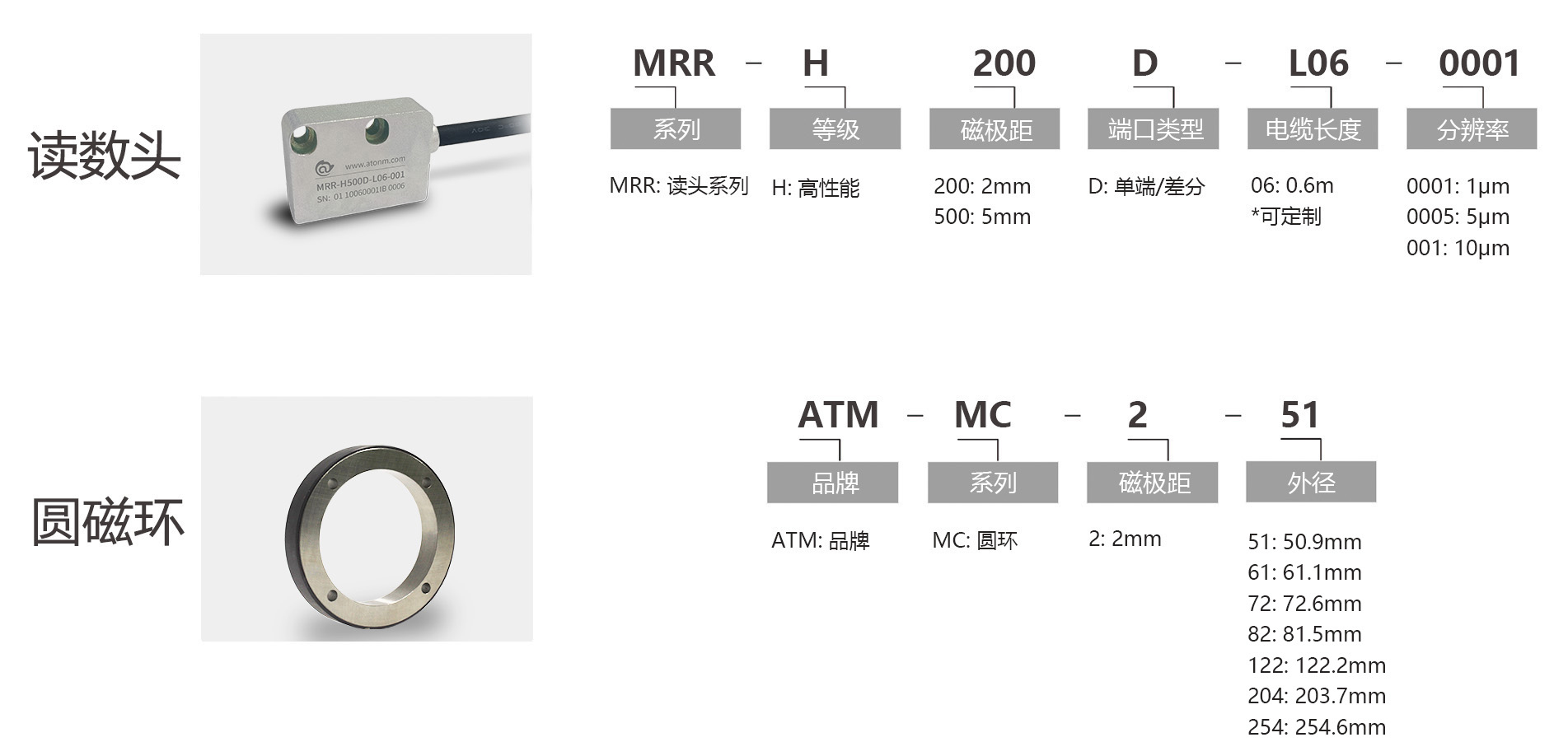

讀數頭技術參數
| 型號 | MRR-H200 / MRR-H500 | 分辨率 | 1μm、5μm、10μm可選 |
| 定位精度 | ±20μm/m | 重復定位精度 | ±3μm/m |
| 外殼材料 | 鋅/鋁金屬壓鑄 | 讀取距離 | 0.1-1mm / 0.1-1.5mm |
| 電纜護套 | ETFE 鐵氟龍 | 工作電壓 | 5-24V DC |
| 輸出信號 | 單端或差分 | 輸出電壓 | 單端24V 差分5V |
| 輸出阻抗 | 0Ω (R負載＞75Ω) | 電流消耗 | ＜25 mA 24V DC ＜50 mA 5V DC |
| 相位 | 90±1° | 響應速度 | 250m/min(與速度成比例輸出) |
| 連接方式 | 開放電線末端 (可定制4-9針插拔連接器) | ||

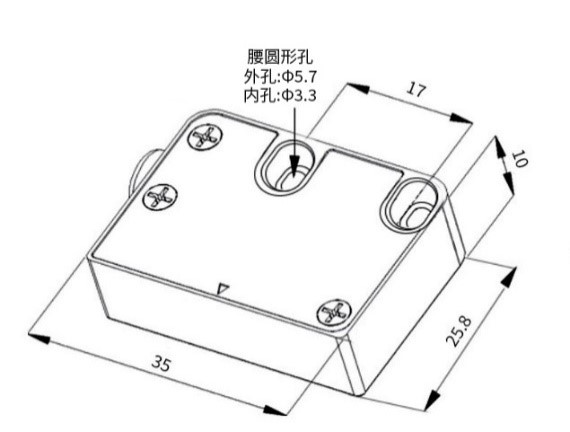

| 外觀尺寸 |
|
||
磁環相關技術參數
| 型號 | 外徑 | 內徑 | 寬度 | 磁極數 | 磁極距 | 磁極精度(%) | Z向原點 | 材料 |
| ATM-MC-2-51 | 50.9土0.05 | 30土0.02 | 5土0.1 | 80 | 2 | <土1 | 不帶Z向原點 | 不銹鋼和軟膠磁 |
| ATM-MC-2-61 | 61.1土0.05 | 45土0.02 | 10土0.1 | 96 | 帶Z向原點 | |||
| ATM-MC-2-72 | 72.6土0.05 | 54土0.03 | 7士0.1 | 114 | ||||
| ATM-MC-2-82 | 81.5土0.05 | 68土0.03 | 7士0.1 | 128 | ||||
| ATM-MC-2-122 | 122.2土0.05 | 106土0.03 | 10土0.1 | 192 | ||||
| ATM-MC-2-204 | 203.7土0.05 | 187土0.03 | 10土0.1 | 320 | ||||
| ATM-MC-2-254 | 254.6土0.05 | 240土0.03 | 5土0.1 | 400 | 不帶Z向原點 |
