MRR-H200
磁柵尺讀數頭
產品概述
開放且可靠的線性測量系統，防油、防水、防塵、防震、耐油污、耐高濕度、耐高低 溫、適用各種惡劣工作環境，可替代光柵尺、位移傳感器等產品，可大幅降低成本。
使用場景

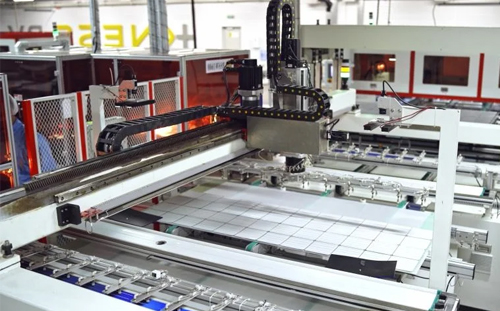

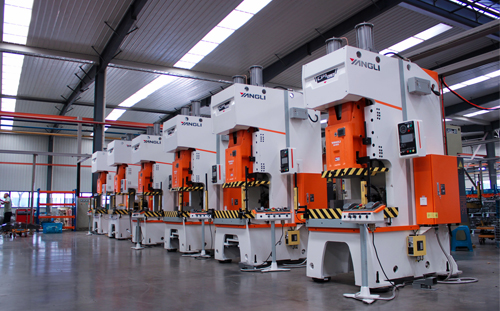

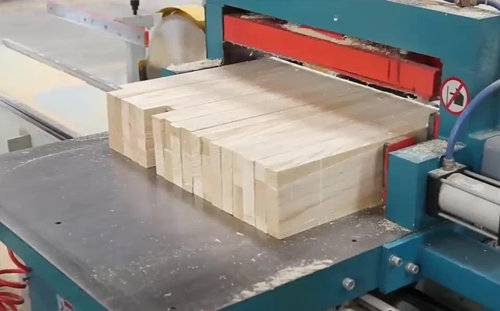

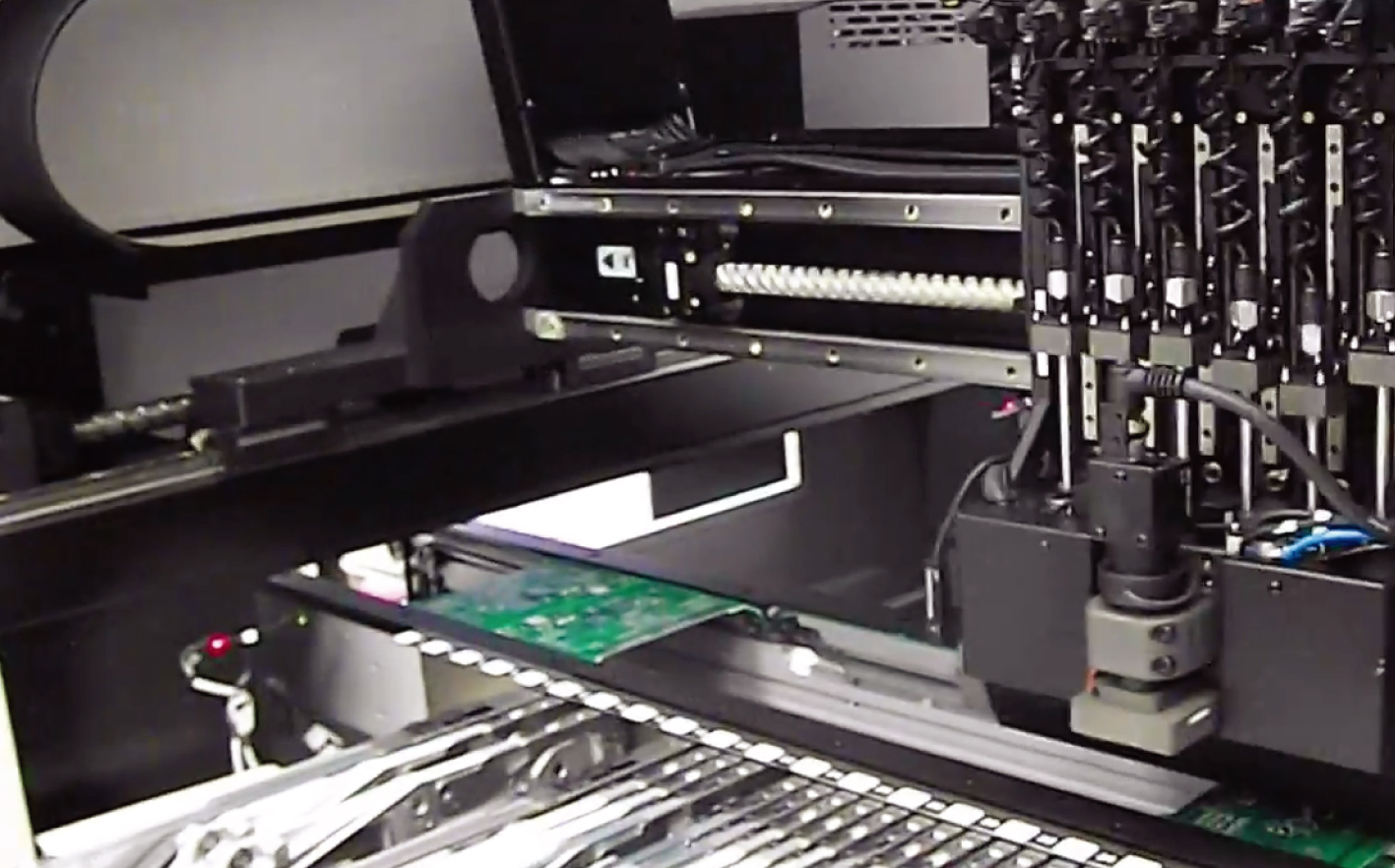

適用于木材石材加工機床、直線電機、半導體、液晶、面板設備及高精度位移測量自動化生產線、玻璃檢測臺、玻璃磨邊機、折彎機、油壓機、激光切割、數控機床、坐標銑床、坐標鏜床等設備。
核心功能
-
分辨率可選
(1/5/10)μm -
定位精度
±20μm/m -
重復定位精度
±20μm/m -
抗干擾
電路設計 -
防油 / 防水
防塵 / 防震
產品特點
產品參數
(左滑查看更多參數)

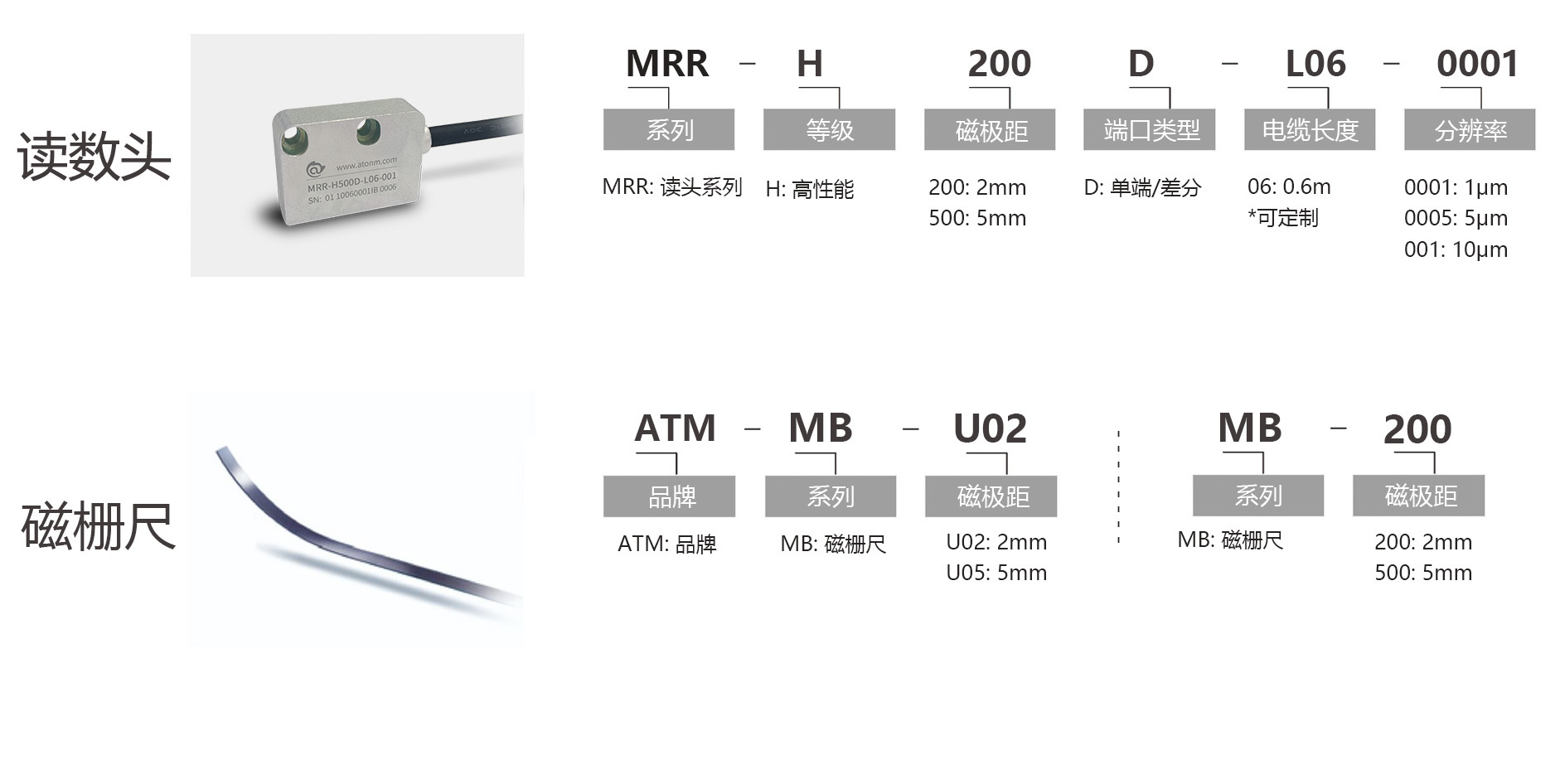

讀數頭技術參數
| 型號 | MRR-H200 | 分辨率 | 1μm、5μm、10μm可選 |
| 定位精度 | ±20μm/m | 重復定位精度 | ±20μm/m |
| 外殼材料 | 鋅/鋁金屬壓鑄 | 讀取距離 | 0.1-1mm |
| 電纜護套 | ETFE 鐵氟龍 | 工作電壓 | 5-24V DC |
| 輸出信號 | 單端或差分 | 輸出電壓 | 單端24V 差分5V |
| 輸出阻抗 | 0Ω (R負載＞75Ω) | 電流消耗 | ＜25 mA 24V DC ＜50 mA 5V DC |
| 相位 | 90±1° | 響應速度 | 250m/min(與速度成比例輸出) |
| 連接方式 | 開放電線末端 (可定制4-9針插拔連接器) | ||
| 外觀尺寸 |
|
||
磁柵尺技術參數
| 極距 | 2mm、5mm可選 | 防護等級 | IP67 |
| 電纜曲率半徑 | 8D | 折彎次數 | ＞2000萬次循環 |
| 運行溫度 | 0℃ … +50℃ | 存放溫度（未經處理） |
短期：-10℃…+60℃ 中期：0℃…40℃ 長期：+20℃ |
| 20℃時準確性,mm為單位 | ± (0.025+0.02×L[m]) (L=測量長度，以米為單位） |
由熱引起的長度膨脹 |
?L(m) = L(m) x α(1/K) x ??K (L = 磁尺長度，以米為單位， ?? = 相對溫度變化) |
| 相對空氣濕度 | 最大 95%，未冷凝時 | 長度膨脹系數 | α ≈ 16 x 10-6 1/K |
| 彎曲半徑 | 最小 100 mm | 可供應長度 | 50 m (至 100 m 請事先咨詢) |
| 磁尺重量 | ca. 62 g/m (包括粘貼帶 + 覆蓋薄膜) | 覆蓋帶重量 | ca. 19 g/m (包括粘貼帶 + 覆蓋薄膜) |
| 外來磁性影響 | 外來磁場與磁尺表面的距離不能超過 64 mT (640 Oe; 52 kA/m)，否則可能損壞或毀壞磁尺編碼 | ||
（更多參數請參考說明書）
