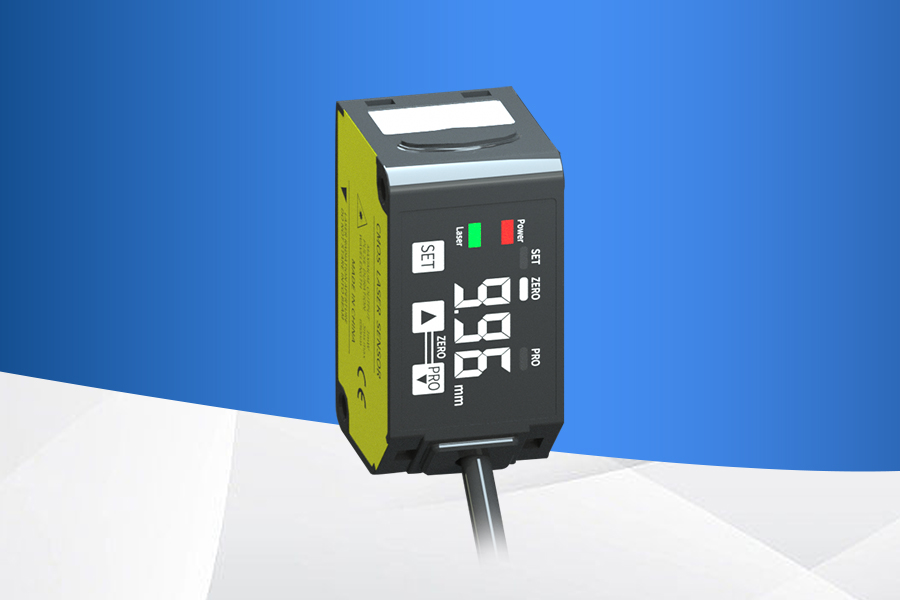

LD1-H100 激光位移傳感器中距離系列

產品概述

數字CMOS激光傳感器具有體積小、光電小、精度高等特點；精準檢測待測物體的相對位移，常用于長度、距離、振動、速度、方位等物理量的測量。

使用場景

激光位移傳感器適用于鋰電、印包、涂布機、智能制造等行業，常用于長度、高度、寬度、距離、振動、速度、方位、物體有無、形狀、平坦度等物理量的測量，還可用于探傷和大氣污染物的監測等。

核心功能

重復精度
100μm

檢測距離
65-135mm

開關量
模擬量

防水級別
IP67

133-4281-4291 在線咨詢

產品特點

非接觸測量，金屬、塑料均可檢測

超高精度，可測量微小物體

超小型傳感器探頭，安裝方便，不占用工位

直接與外部設備通信，實時掌控數據，提高工作效率。

短路保護：負載短路時，不但保護自己也保護負載不被燒壞

當負載不穩定導致電流變大時，自動保護

產品電源線正負極接反不會燒壞產品

(左滑查看更多參數)

型號	LD1-H100N/NA(NPN) / LD1-H100P/PA(PNP)	型號種類	開關量/雙重輸出型
測量中心距離	100mm	測量范圍	±35mm
重復精度	100μm	直線性	±0.1%F.S.
溫度特性	0.03%F.S./℃	光源	紅色半導體激光2類最大輸出1mW、發光光束波長：655nm
光束直徑	約φ150μm	電源電壓	12V-24V DC±10% 脈動P-P10%
消耗電流	40mA以下（電源電壓24V DC時）、60mA以下（電源電壓12V DC時）
控制輸出(NPN)	[NPN輸出型] NPN開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC 以下（控制輸出-0V之間） ·剩余電壓：1.5V以下（流入電流50mA下） ·漏電流：0.1mA以下	控制輸出(PNP)	[PNP輸出型] PNP開路集電極晶體管 ·最大流入電流：50mA ·外加電壓：30V DC 以下（控制輸出+V之間） ·剩余電壓：1.5V以下（流出電流50mA下） ·漏電流：0.1mA以下
輸出動作	入光時ON/非入光時ON 可切換	短路保護	配備（自動恢復型）
反應時間	1.5ms/5ms10ms 可切換	外部輸入	NPN無接點輸入有效：0V~+1.2V DC 輸入阻抗：約10kΩ
保護構造	IP67(IEC）	重量	約35g（不含電纜）、約85g（含電纜）
外觀尺寸
