磁柵尺又稱磁尺，是一種采用電磁方法記錄磁波數目位置的檢測裝置，對使用環境的條件要求較低，對周圍磁場的抗干擾能力較強，在油污、粉塵較多的地方使用有較好的穩定性。
磁柵尺的工作原理是磁電轉換，為保證磁頭有穩定的輸出信號幅度，考慮到空氣的磁阻很大，故磁柵尺與磁頭之間不允許存在較大和可變的間隙，最好是接觸式的。為此帶型磁柵在工作時磁頭是壓入于磁帶上的，這樣即時帶面有些不平整，磁頭與磁帶也能良好的接觸。線型磁柵的磁柵尺和磁頭之間約有0.01mm的間隙，由于裝配和調整不可能達到理想狀態，故實際上線型磁柵也處于準接觸式的工作狀態。
磁柵尺也是一種用于檢測位移的傳感器，它的價格低于光柵尺，具有制作簡單，易于安裝，調整方便，測量范圍寬（0.001mm-十幾米），抗干擾能力強等一系列優點。目前可實現測量分辨率1-10um，系統精度±0.001mm/m。而且磁柵尺價格也較親民。
磁柵尺是利用磁柵與磁頭的磁作用進行測量的位移傳感器，成本較低且便于安裝和使用。當需要時，可將原來的磁信號（磁柵）抹去，重新錄制。還可以安裝在機床上后再錄制磁信號，可以消除安裝誤差和機床本身的幾何誤差。
磁柵尺的重要特點有兩個：一個是磁柵尺與磁頭處于接觸式的工作狀態。磁柵的工作原理是磁電轉換，考慮到空氣的磁阻很大，為保證磁頭有穩定的輸出信號幅度，所以磁柵尺與磁頭之間不允許存在較大和可變的間隙，最好是接觸式的。為此帶型磁柵在工作時磁頭是壓入于磁帶上的，這樣即使帶面有些不平整，磁頭與磁帶也能良好的接觸。線型磁柵的磁柵尺和磁頭之間約有0.01mm的間隙，由于裝配和調整不可能達到理想狀態，故實際上線型磁柵也處于準接觸式的工作狀態。

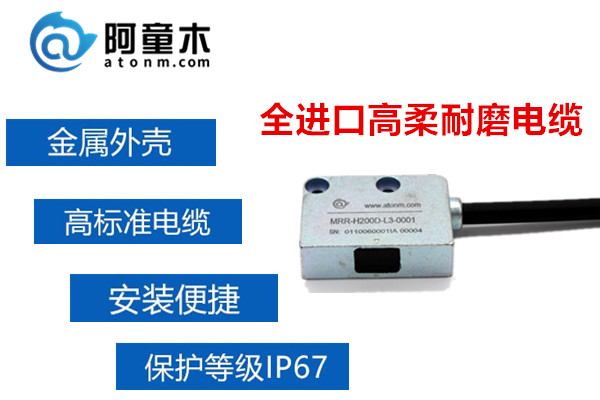

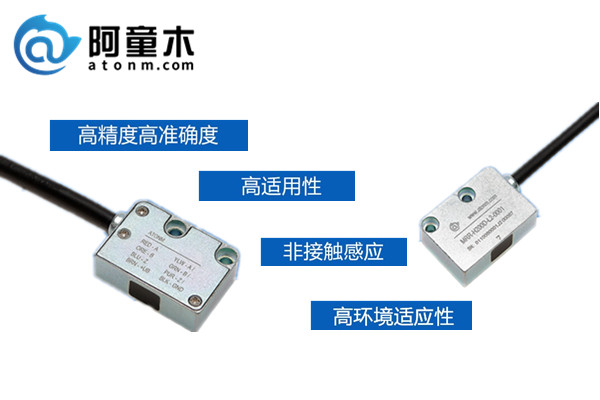

阿童木磁柵尺讀數頭產品小巧而精致，方便小空間安裝，采用全金屬外殼設計，全進口高柔耐磨屏蔽電纜，抗干擾軟硬件電路設計使用時可靠性能加倍提升；高分辨率精度可選1um，5um，10um亦可按客戶要求定制，被測量裝置平行安裝，無機械轉換誤差，耐受油污，液體，灰塵，振動等復雜惡劣的工作環境。
在使用磁柵尺的時候，應注意以下幾點：
1.供電電壓穩定（如果這時的顯示波動幅度不超過波動電壓的波動幅度，電子尺就屬于正常）。
2.供電電源要有足夠的容量。如果電源容量太小，容易發生如下情況：合模運動會導致射膠電子尺顯示跳動，或熔膠運動會導致合模電子尺的顯示波動。特別是電磁閥驅動電源于電子尺供電電源在一起時容易出現上述情況，嚴重時可以用萬用表的電壓檔測量到電壓的波動。如果在排除了靜電干擾、高頻干擾，對中性不好的情況下仍不能解決問題，也可以懷疑是電源的功率偏小。
3.靜電干擾和調頻干擾很容易使電子尺顯示數字跳動。
4.安裝對中性要好（如果出現數字跳動，一定要對角度和平行度進行調整）。
5.對于使用時間過久的磁柵尺（如果出現很多的雜質，有油水混合物，會影響電刷的接觸電阻，導致顯示數字跳動，可以初步推斷是磁柵尺本身的早期損壞）。
6.出現不顯示數據，或者是有規律的在某一點顯示數據跳動，出現這種情況，要及時檢查連接線絕緣是否有破損并與機器的金屬外殼有規律的接觸引發的對地短路。
