阿童木雙張檢測傳感器簡介
阿童木雙張檢測器主要用于檢測金屬薄片單雙張的檢測，當金屬片料通過傳感器探頭檢測區域時，雙張檢測器會根據金屬片料的厚度，向上位機發出單張、雙張信號。阿童木雙張檢測器目前主要用于金屬片料沖壓、鋰電池生產、PCB電路板、紡織（全自動穿經機）等行業設備的金屬薄片檢測。
本手冊主要描述 MDSC-1000C 系列金屬雙張檢測器的規格、特性及使用方法等。在使用本產品前，敬請您仔細閱 讀本手冊，以便更清楚地掌握產品的特性，更安全地使用本產品。
阿童木雙張檢測器
阿童木雙張檢測器MDSC-1000C-安全注意事項
◆ 請確保使用環境符合硬件規范中的限制條件（詳情請參考“性能參數”）；
◆ 請勿安裝于磁場過強、陽光直射、高溫、強烈機械振動的場所，請勿在有易燃?xì)怏w、蒸汽或粉塵場合使用本產品， 否則有爆炸危險；
◆ 請勿在可能發生溫度劇烈變化或者濕度很大的環境中使用本產品，否則可能導致設備內部產生冷凝水，導致設備 損壞；
◆ 請確保所有電纜接頭都牢固連接到本產品上。如果連接松動，可能會產生錯誤的輸入或輸出信號；
◆ 在使用過程中，避免使用工具去觸摸顯示面板，對外力過大造成面板損壞由用戶負責；
◆ 為避免觸電，在連接本產品的電源前，請先切斷電源；
◆ 本產品輸入電源是 DC24V±20％，請定時檢查 DC 電源是否穩定；
◆ NPN 和 PNP 接口只能接小于 48V 的直流系統；
◆ 傳感器走線和動力線分開，特別是有變頻器等強干擾的地方。
阿童木雙張檢測器MDSC-1000C-性能參數
產品名稱 | MDSC-1000C 金屬雙張檢測器 |
主機尺寸 | 132mm * 116mm * 48mm |
開孔尺寸 | 121mm * 105mm |

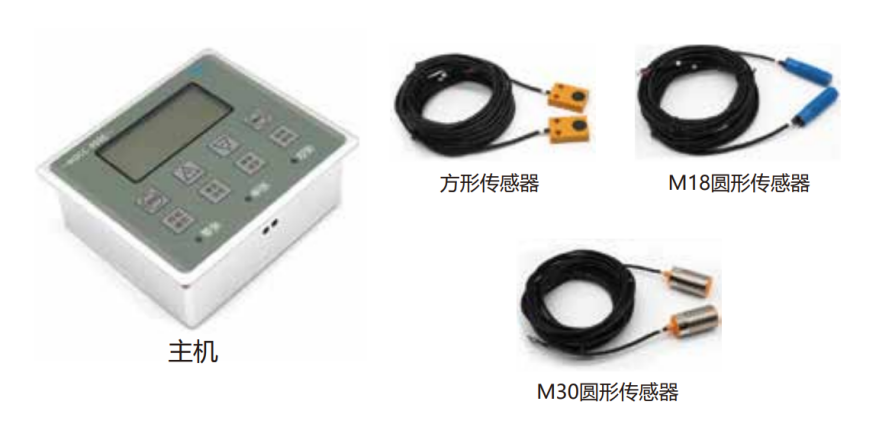

傳感器尺寸 【三選一】 | 方型傳感器：45mm * 30mm * 12mm 標配 5 米線纜 圓形傳感器：直徑 18mm*長度 50mm 標配 5 米線纜 圓形傳感器：直徑 30mm*長度 65mm 標配 5 米線纜 |
輸入電壓 | DC24V/500mA |
控制輸出 | NPN 單雙張開關信號輸出，最大驅動50mA/48V 說明：?jiǎn)螐垺㈦p張輸出信號寬度，出廠默認50ms，可調范圍：5 - 500ms |
檢測材質 | 鋼板、鐵板、銅板、鋁板、鍍鋅板、不銹鋼板等 |
檢測厚度 | 鐵片、銅片、不銹鋼片 0.05-4.5 mm，鋁片 0.1-30 mm |
反應速度 | 0-1200pcs/min |
記憶組數 | 100 組 |
阿童木雙張檢測器MDSC-1000C-安裝與接線說明
1.主機安裝
在機柜面板安裝位置開 121mm * 105mm 長方形安裝孔，放入檢測主機，然后在主機上下側開孔位置插入固定卡 扣，上螺絲擰緊。
2.傳感器安裝說明

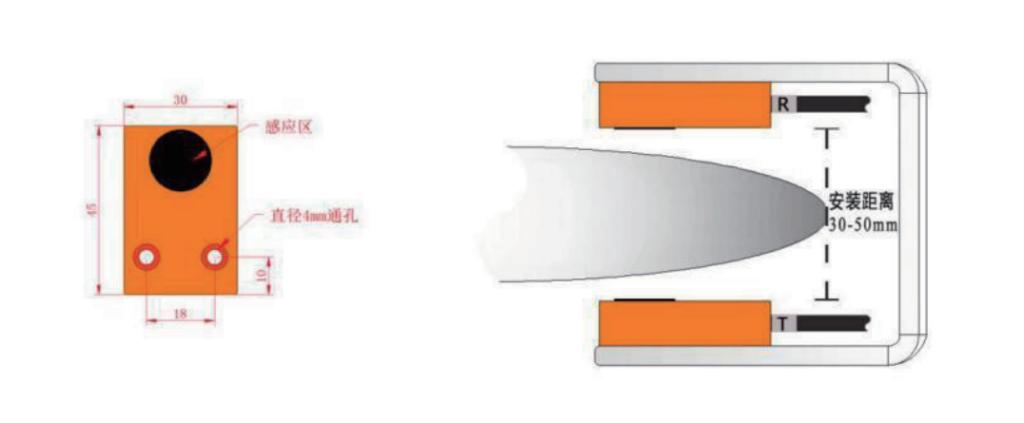

建議將金屬雙張檢測傳感器安裝在如圖的金屬或塑料支架上，發送端 T 在下，接收端 R 在上，工作面（帶黑色 圓盤面）正對安裝。工作面之間允許安裝距離為 30~50mm，推薦安裝距離 40mm。當被測片料較厚（>2mm 的磁性材料） 或面積較小（直徑小于 10cm）時，將安裝距離調整為 30mm；當被測片料較薄（小于0.5mm非磁性材料)時,安裝距離調整為50mm。
上料檢測時，應將待測金屬片料經過有效感應區域（至少應與傳感器內邊沿近似對齊，可再內進一些），推薦安 裝位置如圖所示。注意：傳感器對視區域需凈空，不能有其他金屬遮擋物。

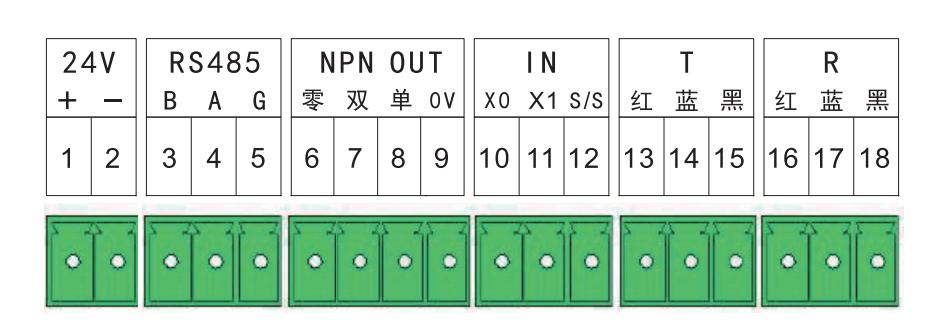

裝配接線圖
位號 | 接線說明 |
1、2 | 直流電源輸入，DC24V±20%，推薦電源 24V/1A |
3、4、5 | RS485 接口 |
6、7、8、9 | NPN 零張、單張、雙張開關信號輸出，最大驅動 50mA/48V，可接 PLC 或驅動繼電器 |
10、11、12 | 記憶組切換IO輸入 |
13、14、15 | 接發送（T）傳感器，13 接紅色端子，14 接藍色端子，15 接黑色端子 |
16、17、18 | 接接收（R）傳感器，16 接紅色端子，17 接藍色端子，18 接黑色端子 |
電氣控制接線圖

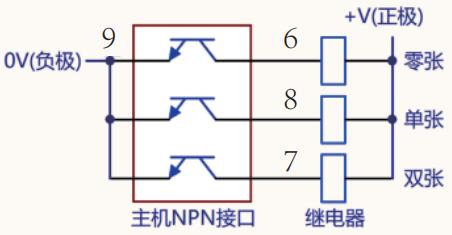

（1）NPN 接口與繼電器連接實現各種控制

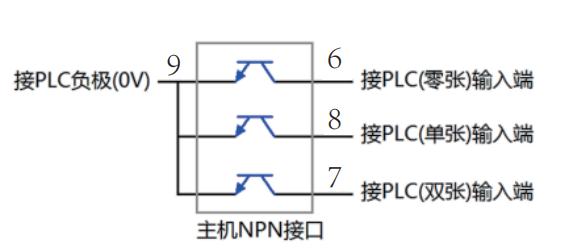

（2）NPN 接口與 PLC 連接實現各種控制

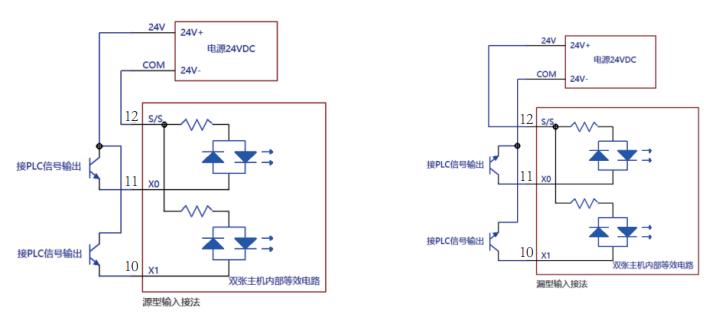

（3）記憶組切換 IO 輸入接法
阿童木雙張檢測器MDSC-1000C-主機調試步驟
準備按要求安裝好檢測主機和傳感器，接好電氣控制線。接通電源，液晶顯示正常，表示主機處于工作模式。若之前已經保存了該片料的學習數據，并且所傳送的片料不變，片料與傳感器的相對位置不變，則可直接通過 串口或者 IO 輸入選擇保存該片料學習數據的記憶組編號，否則，通過串口或者 IO 輸入選擇一個用來保存當前片料學習數據的記憶組編號后，按如下步驟進行設置。

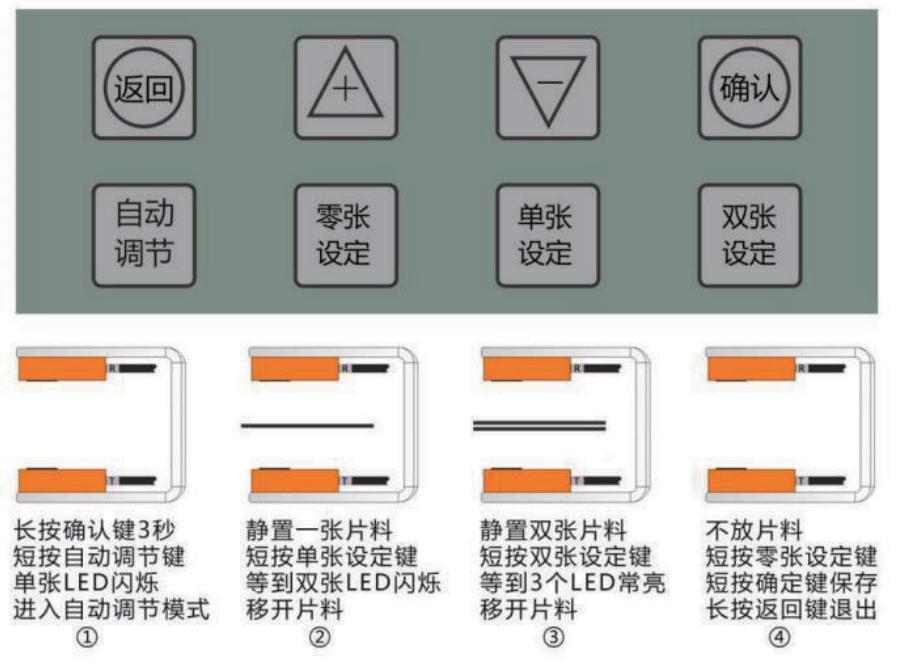

自動調節
①長按“確認”鍵 3 秒，直到液晶屏點亮，進入設置模式，短按“自動調節”鍵，此時“單張”指示燈閃爍， 進入自動調節模式。
②控制送料系統傳送一張片料到傳感器中間停住，片料最大處位于傳感器中心（如果不能控制送料系統實現， 也可以手動拿一張片料放在傳感器之間，片料所放位置要與使用送料系統操作盡量一致），短按“單張?jiān)O(shè)定”鍵，等 到只有“雙張”紅色指示燈閃爍，移開單張片料，則單張調節步驟完成。
③控制送料系統傳送兩張粘在一起的片料（如果不能控制送料系統實現，也可以用手拿兩張片料放在傳感器之 間，片料所放位置要與使用送料系統操作盡量一致），短按“雙張?jiān)O(shè)定”鍵，等到3個LED指示燈常亮。此時移開雙張片料，則雙張調節步驟完成。
④移開片料，使傳感器間無遮擋，短按“零張?jiān)O(shè)定”鍵，此時“零張”指示燈閃爍，短按“確定”鍵保存，完 成零張?jiān)O(shè)定。長按返回鍵退出自動調節模式，進入工作模式。學習完成后，設備會將學習到的數據保存到當前記憶組。
聯系我們
如您在使用此產品的過程中有任何問題或建議，請與阿童木(廣州）智能科技有限公司工作人員聯系。 服務熱線：400 0088 976
