光柵尺和磁柵尺是直線位移測量中常用到的兩種位移傳感器，在沖壓設備、滑臺等各類設備應用非常廣泛。
光柵尺是什么？
光柵尺是一種通過摩爾條紋原理、光電轉換，以數字方式表示線性位移量的高精度位移傳感器。光柵尺傳感器由光柵、讀數頭兩部分組成。光柵尺通常安裝在機床活動部件上，讀數頭則安裝在機床固定部件上。自身精度非常高，對使用環境有一定的要求。光柵尺廣泛應用于對重復精度要求很高的數控機床的閉環伺服系統中，主要用作活動部件的直線位移測量。

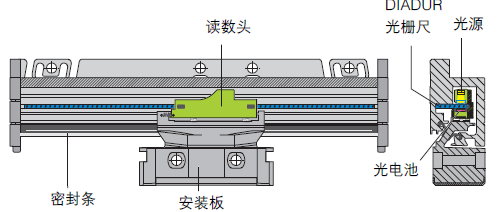

（光柵尺讀數頭結構圖）
磁柵尺是什么？
磁柵尺傳感器是一種通過非接觸式掃描磁場制作而成的傳感器。磁柵尺傳感器主要由磁柵尺、讀數頭兩部分組成。磁柵尺是被均勻磁化的磁帶，磁帶的S級和N極按照均勻的間距排列在磁帶上，磁場強度根據位置的變化而均勻遞增或遞減；讀數頭是用于讀取磁條磁場信號強度的部分，只需要對照讀數頭所在位置的磁場強度，便可以測量出磁條與讀數頭的相對位置。
設備安裝時：讀數頭一般安裝在機床的活動部分，磁柵尺安裝一般安裝在機床的固定部分。主要目的是避免讀數頭電纜被反復彎折。
磁柵尺的相對精度較低，但耐水、耐油污、耐粉塵和耐振動性更好，適應環境能力更強，使用壽命相對較長，在大型金屬切削機床如大的鏜床、銑床，水下測量，木材石材加工機床（工作環境粉塵很重），金屬板材壓軋設備（大型成套設備）等應用方面有明顯優勢。
（磁柵尺讀數頭結構圖）
光柵尺讀數頭 VS 磁柵尺讀數頭：
?精度對比：
光柵尺精度相對高，可實現（0.1um）的精度
磁柵尺精度相對較低，多用于（10um）的精度檢測。
?量程對比：
光柵尺量程在0-3m之間精度優勢明顯，但是5m以上，由于光學玻璃加工工藝影響，加工困難性價比會極低。
磁柵尺量程可以達到30m，當量程在2m以上時，相對光柵尺性價比優勢呈壓倒性優勢。
?抗干擾能力對比：
光柵尺：容易受到油污、粉塵、金屬碎屑等材料影響，當這些東西通過縫隙進入光柵尺內部，會嚴重影響光柵尺的精度和穩定性。
磁柵尺：以耐水耐油污耐粉塵耐震動性見長，抗干擾能力非常優秀。（PS：安裝軌道有強磁的情況下容易收到磁場干擾，這種情況光柵尺的表現會比磁柵尺好）

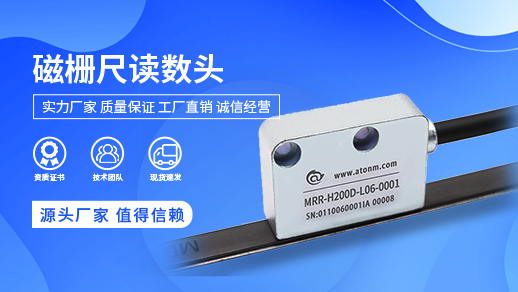

相對于傳統的磁柵尺讀數頭，阿童木MRR系列磁柵尺讀數頭重點在精度、抗干擾能力、磁條、安裝方式進行了優化，具備以下特點：
阿童木磁柵尺
1、高可靠性：讀數頭整體采用小尺寸金屬外殼設計，全進口高柔耐磨屏蔽電纜，不懼電纜磨損；抗干擾軟硬件電路設計，使用穩定；
2、高精度：分辨率精度可選：1um，5um，10um， 亦可按客戶要求定制；讀數頭與磁條平行安裝，無機械轉換誤差；
3、高環境適應性：能耐受油污，液體，灰塵，振動等復雜的工作環境；
4、安裝簡單：采用差分或單端脈沖輸出信號，產品外觀小巧而精致，方便小空間安裝。
