磁柵尺又稱磁柵，是一種檢測裝置，采用電磁方法記錄磁波數，使用環境要求低，對周圍磁場抗干擾能力強，在油污、粉塵多的地方穩定性好。
磁柵的工作原理是磁電轉換。為了保證磁頭具有穩定的輸出信號范圍，考慮到空氣的大磁阻，磁柵尺與讀數頭之間不允許有較大的可變間隙，最好是接觸式的。因此，帶式磁柵在工作時將讀數頭壓表面有些不平整，磁頭與磁帶接觸良好。磁柵與磁頭之間的磁柵尺約為0.01mm由于裝配和調整不能達到理想狀態，實際上線性磁柵也處于準接觸工作狀態。
磁柵尺也是一種傳感器，用于檢測位移。它的價格比光柵低。制作簡單，安裝方便，調整方便，測量范圍寬(0).001mm-一系列優點，如抗干擾能力強等。目前可實現測量分辨率1-10um，系統精度±0.001mm/m。而且磁柵尺價格也較親民。
磁柵尺是利用磁柵與磁頭的磁作用進行測量的位移傳感器，成本較低且便于安裝和使用。當需要時，可將原來的磁信號（磁柵）抹去，重新錄制。還可以安裝在機床上后再錄制磁信號，可以消除安裝誤差和機床本身的幾何誤差。
磁柵的重要特點有兩個：一個是磁柵尺與磁頭處于接觸式的工作狀態。磁柵的工作原理是磁電轉換。考慮到空氣的巨大磁阻，為了保證磁頭具有穩定的輸出信號振幅，磁柵尺與磁頭之間不允許有較大的可變間隙，最好是接觸式的。因此，磁頭壓在磁帶上，即使磁帶表面不均勻，磁頭也能與磁帶接觸良好。磁柵與磁頭之間的磁柵尺約為0.01mm由于裝配和調整不能達到理想狀態，實際上線性磁柵也處于準接觸工作狀態。

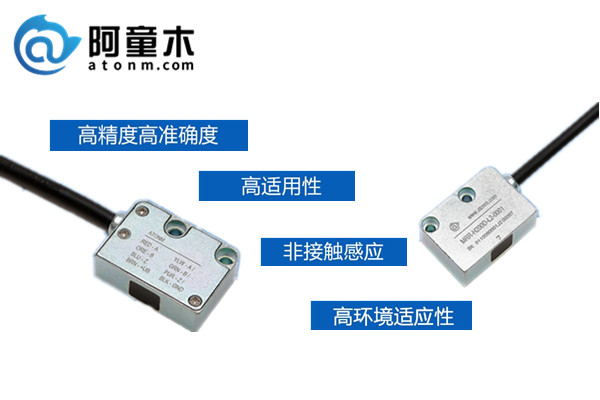

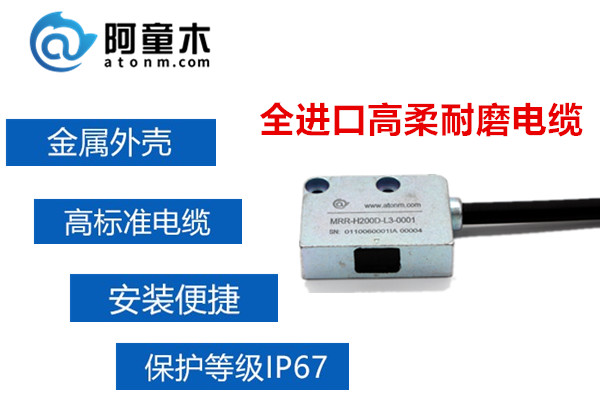

阿童木磁柵尺讀數頭產品小巧精致，安裝空間小，采用全金屬外殼設計，全進口高柔性耐磨屏蔽電纜，抗干擾軟硬件電路設計可靠性加倍；高分辨率精度1um，5um，10um測量裝置平行安裝，無機械轉換誤差，耐油污、液體、灰塵、振動等復雜惡劣的工作環境。
在使用磁柵尺的時候，應注意以下幾點：
1.供電電壓穩定(如果此時顯示的波動范圍不超過波動電壓的波動范圍，則電子尺為正常)。
2.電源應具有足夠的容量。如果電源容量太小，容易發生如下情況：合模運動會導致射膠電子尺顯示跳動，或熔膠運動會導致合模電子尺的顯示波動。特別是電磁閥驅動電源于電子尺供電電源在一起時容易出現上述情況，嚴重時可以用萬用表的電壓檔測量到電壓的波動。如果排除靜電干擾和高頻干擾仍然不能解決中性問題，也可以懷疑電源功率太小。
3.靜電干擾和調頻干擾很容易使電子尺顯示數字跳動。
4.安裝要適合中性(如有數字跳動，一定要調整角度和平行度)。
5.對于磁柵尺使用時間過長(如果有大量雜質和油水混合物，會影響電刷的接觸電阻，導致顯示數字跳動，可以初步推斷磁柵尺本身是早期損壞)。
6.如果數據沒有顯示，或者在某上定期顯示數據跳躍，應及時檢查連接線絕緣是否損壞，并定期接觸機器的金屬外殼。
