揭秘激光位移傳感器的核心元件:精準測量的關鍵所在
2025-05-08
您的位置: 首頁
新聞資訊
揭秘激光位移傳感器的核心元件:精準測量的關鍵所在

在工業自動化、智能設備等領域,激光位移傳感器憑借其高精度、非接觸式測量的優勢,成為了眾多測量場景的理想選擇。而其出色性能的實現,離不開內部核心元件的協同工作。那么,激光位移傳感器的核心元件究竟有哪些呢?下面就為您一一揭秘。

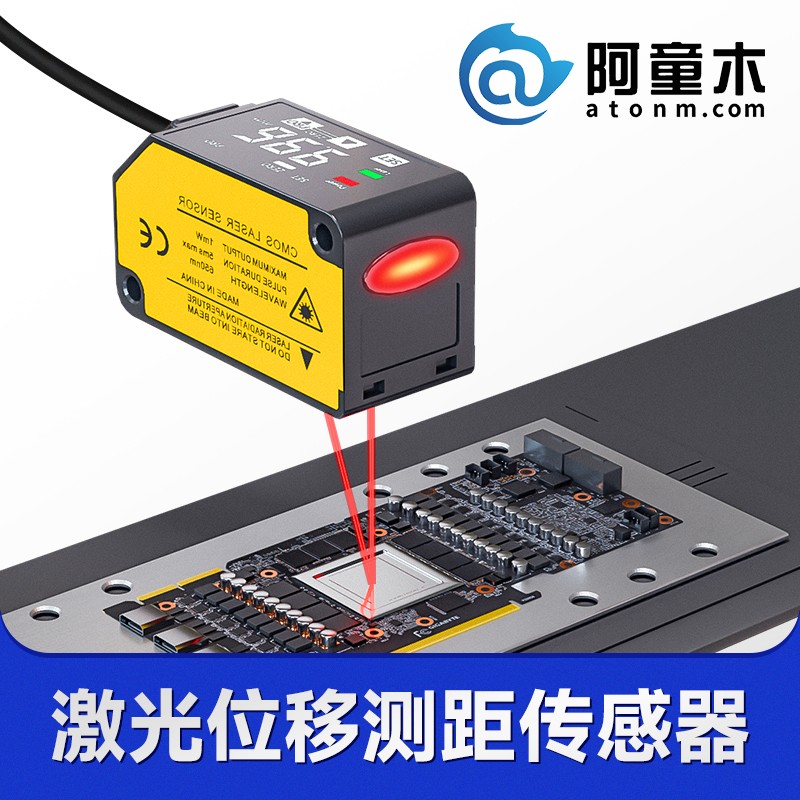

阿童木激光位移傳感器

激光發射單元

激光發射單元是激光位移傳感器的 "光源心臟",主要由激光器和準直光學系統組成。激光器作為核心發光器件,常見的有半導體激光器、固體激光器等。半導體激光器因體積小、功耗低、成本適中等優點,在激光位移傳感器中得到廣泛應用。它通過注入電流激發半導體材料,產生受激輻射光。準直光學系統則像一個 "光的指揮官",由透鏡等元件構成,其作用是將激光器發出的發散光束進行準直,使其成為具有高方向性、高平行度的激光束,確保激光能夠準確地投射到被測物體上,為后續的測量奠定基礎。

光學接收單元

光學接收單元是傳感器接收被測物體反射光的 "眼睛",主要包括接收透鏡和光電探測器。接收透鏡負責收集被測物體反射回來的激光信號,它的設計需要考慮到光路的優化,以盡可能多地匯聚反射光,提高信號的強度。光電探測器則是將光信號轉換為電信號的關鍵元件,常見的有雪崩光電二極管(APD)、光電倍增管(PMT)等。以雪崩光電二極管為例,它具有高靈敏度、快速響應的特點,能夠將微弱的光信號轉化為可檢測的電信號,為后續的信號處理提供有力支持。

信號處理單元

信號處理單元是激光位移傳感器的 "大腦",承擔著對電信號進行處理和分析的重要任務。它主要包括模數轉換器(ADC)、數字信號處理器(DSP)或微處理器(MCU)等。模數轉換器將光電探測器輸出的模擬電信號轉換為數字信號,以便于數字信號處理器或微處理器進行處理。數字信號處理器或微處理器則運用復雜的算法,對數字信號進行濾波、放大、計算等操作,最終得出被測物體的位移、距離等信息。例如,通過計算激光發射和接收的時間差,結合光速,就可以精確地計算出被測物體與傳感器之間的距離。

角度測量單元(部分類型傳感器具備)

在一些采用三角測量原理的激光位移傳感器中,角度測量單元是不可或缺的。它通常由角度傳感器或成像系統組成。以成像系統為例,當激光投射到被測物體上后,反射光通過接收透鏡在成像器件(如電荷耦合器件 CCD 或互補金屬氧化物半導體 CMOS)上形成光斑。通過檢測光斑在成像器件上的位置變化,結合已知的光學幾何關系,就可以計算出被測物體的位移或角度變化。角度測量單元的精度直接影響著整個傳感器的測量精度,是實現高精度測量的重要保障。

機械結構與封裝部件

雖然機械結構與封裝部件看似不像電子元件那樣 "核心",但它們卻是傳感器穩定工作的基礎。機械結構需要保證激光發射單元、光學接收單元等元件的相對位置精度,確保光路的穩定性。封裝部件則要具備良好的防護性能,能夠抵御外界的灰塵、濕氣、振動等干擾,保護內部元件不受損害,延長傳感器的使用壽命。

這些核心元件相互配合、協同工作,共同構成了激光位移傳感器的核心競爭力。激光發射單元提供穩定的光源,光學接收單元準確捕捉反射光信號,信號處理單元進行精確的計算和分析,角度測量單元(如有)實現復雜的測量原理,機械結構與封裝部件保障傳感器的穩定運行。正是由于這些核心元件的高精度設計和優化組合,激光位移傳感器才能在工業檢測、智能裝備、科研實驗等領域發揮出重要作用,為精準測量提供可靠的技術支持。

隨著科技的不斷進步,激光位移傳感器的核心元件也在不斷創新和發展,未來將會有更高性能、更智能化的元件應用到傳感器中,推動激光位移傳感器在更多領域實現更廣泛的應用
