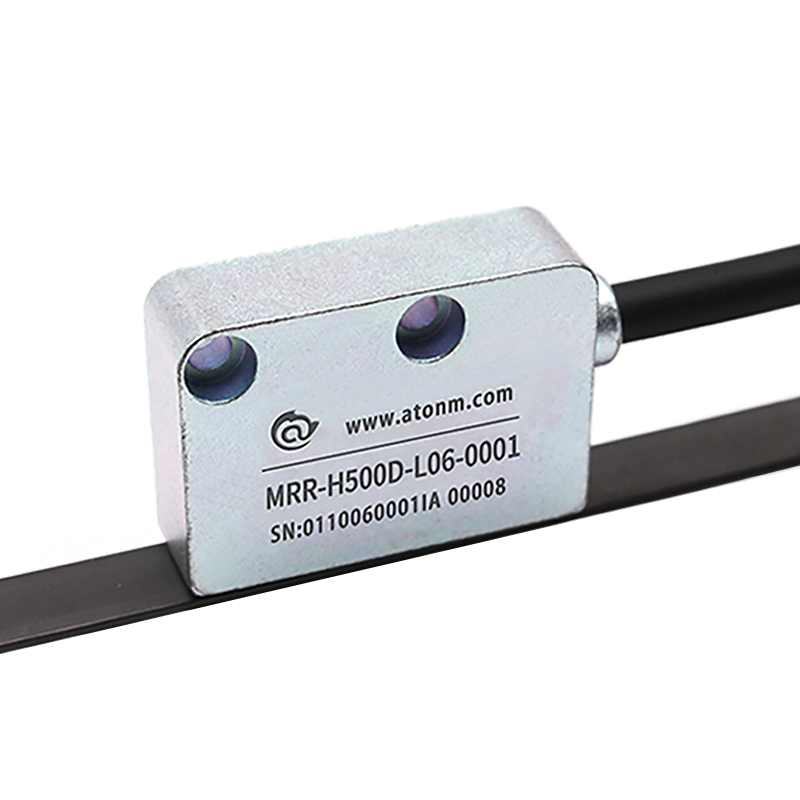

磁柵尺是一種用于測量線性位移的傳感器，它的輸出信號是一個與位移大小成正比的電壓信號。磁柵尺通常由一個固定的磁性標尺和一個移動的讀頭組成。當移動的讀頭沿著磁性標尺移動時，磁柵尺會產生一個與位移大小成比例的電壓信號。
磁柵尺的工作原理是利用磁場的變化來測量位移。磁性標尺上有一系列的磁性條紋，而讀頭上則有一組傳感器，用來檢測磁性標尺上磁場的變化。當讀頭移動時，傳感器會檢測到磁性標尺上磁場的變化，并將這些變化轉換為電壓信號輸出。磁柵尺的輸出信號通常是一個脈沖信號，其頻率和數量與位移的大小成正比。當讀頭沿著磁性標尺移動時，傳感器會檢測到磁性標尺上磁場的變化，并將這些變化轉換為脈沖信號輸出。這些脈沖信號的數量和頻率可以被用來計算位移的大小，因此可以被連接到數字顯示器、計算機或控制系統中，用來顯示或控制位移的數值。磁柵尺的輸出脈沖信號精度高，響應速度快，因此在工業自動化控制系統中得到了廣泛的應用。
總的來說，磁柵尺的輸出信號是一個與位移大小成正比的電壓信號，它可以被用來測量和控制線性位移，是工業自動化領域中重要的傳感器之一。
