第一步：組裝。
1、探頭安裝

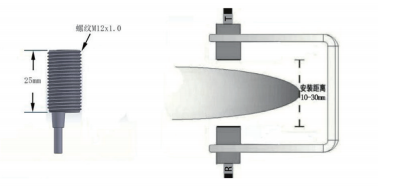

M12探頭用配備的M12螺母固定在支架上，探頭間距在10-30mm之間。
2、主機接線

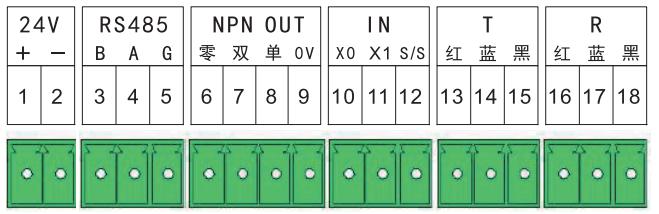

將探頭對應的（紅藍黑）、485、24v接入主機后端端子。485另外一端接入上位機485接口
第二步：基本操作。
1、主機操作
(1) 學習模式

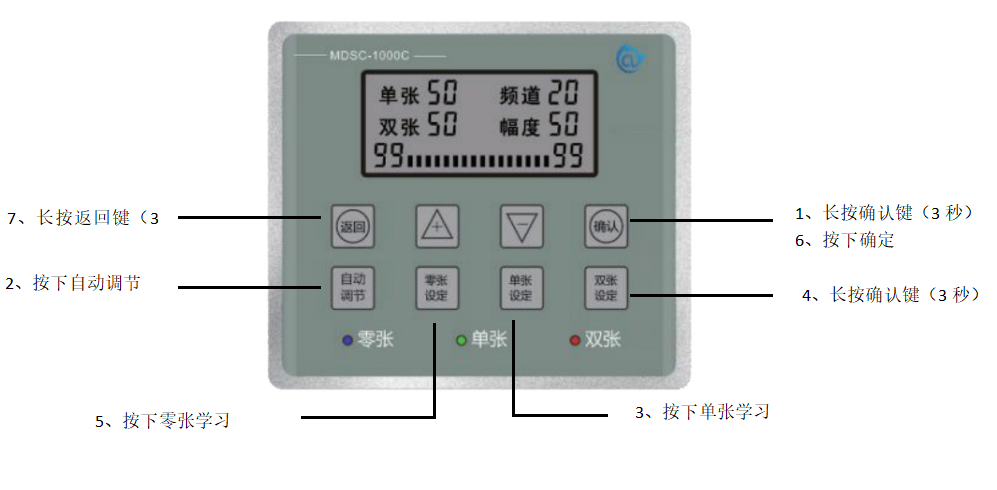

自動學習：長按確認鍵（3秒），等待屏幕亮起后，按自動學習鍵。此時單張燈亮，將一張片料放入探頭中間（沒過探頭，盡量與探頭水平面平行），然后短按“單張設定”鍵，待零、單、雙張燈不再閃爍且僅雙張燈亮?xí)r（此時代表單張學習完成），移開單張片料。將兩張片料放入探頭中間，然后短按“雙張設定”鍵，待零、單、雙張燈均亮且不閃爍時（代表雙張學習完成），移開雙張片料。然后短按“零張設定”鍵，此時零張燈閃爍。按確定鍵確定學習完成。長按退出鍵（3秒）退出學習模式。

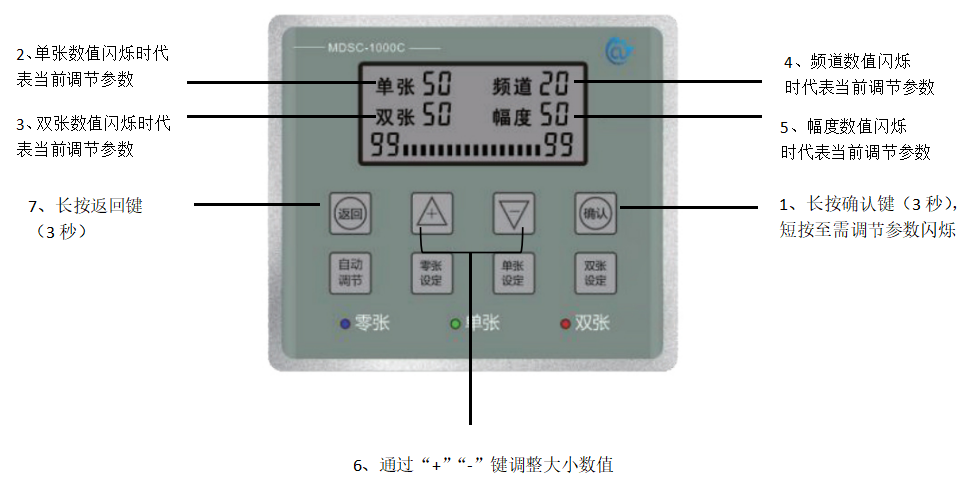

(2) 手動學習：長按確認鍵（3秒），等待屏幕亮起后，短按一次確認鍵，單張數值跳動，按“+”“-”鍵調整大小數值，再短按2次確認鍵，此時雙張數值跳動，按“+”“-”鍵調整大小數值。再短按3次確認鍵，此時右下角數值（記憶組）跳動，按“+”“-”鍵調整大小數值。完成后再短按一次確認鍵，確認學習完成，長按退出鍵（3秒）退出學習模式。

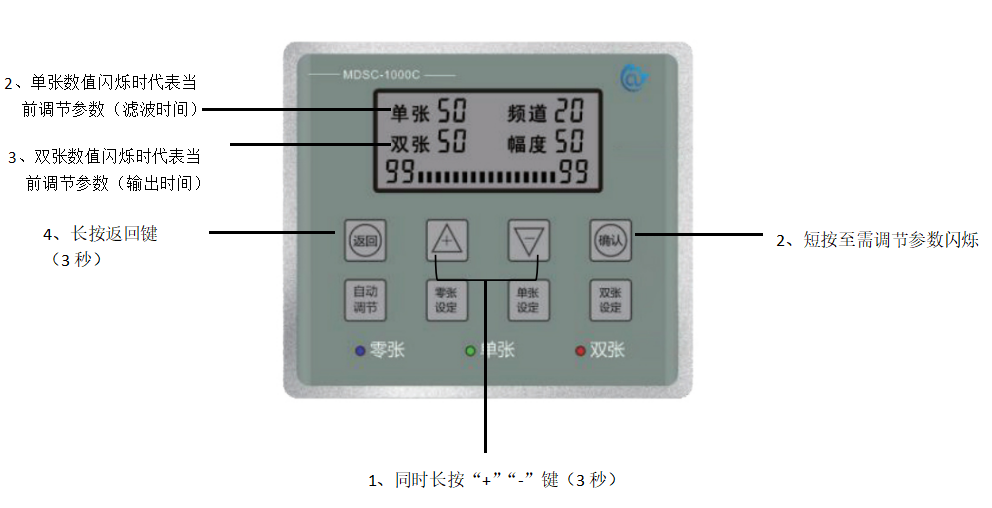

(3) 工程模式
同時長按“+”“-”鍵（3秒），待屏幕亮起，此時“單張”代表濾波時間，“雙張”代表輸出時間，短按一次確認鍵，此時單張數值跳動，按“+”“-”鍵調整大小數值，再短按2次確認鍵，此時雙張數值跳動，按“+”“-”鍵調整大小數值。完成后再短按一次確認鍵，確認學習完成，長按退出鍵（3秒）退出工程模式。
2、通訊版本觸摸屏操作

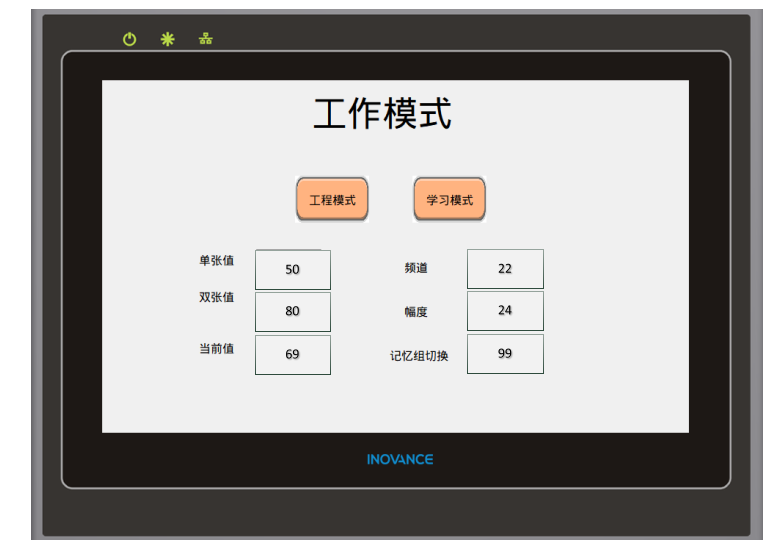

(1) 主屏幕：單張數值（只讀）、雙張數值（只讀）、當前值（只讀）、頻道值（只讀）、幅度值（只讀）、記憶組切換（讀寫）

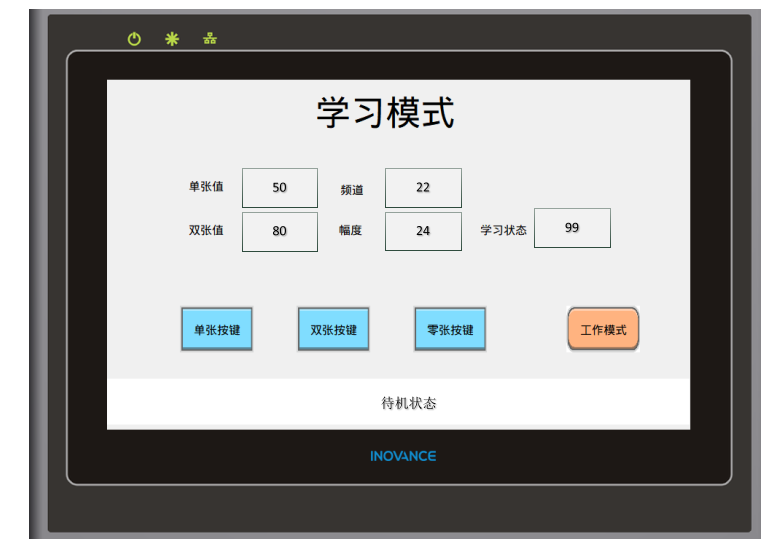

(2) 學習模式：在工作模式界面，按學習模式，進入學習界面，屏幕顯示目前處于待機狀態。
自動學習: 將一張片料放入探頭中間（沒過探頭，盡量與探頭水平面平行）。 按下單張學習，屏幕提示單張學習開始，等待屏幕提示單張學習結束，移開單張片料， 將兩張片料放入探頭中間（沒過探頭，盡量與探頭水平面平行）。 按下雙張學習，屏幕提示雙張學習開始，等待屏幕提示雙張學習結束，移開雙張片料。 按下零張學習，屏幕提示零張學習開始，等待屏幕提示零張學習結束。此時自動學習完成。 按下工作模式按鈕退出學習模式。
手動學習：進入學習模式后，點擊界面上的單張、雙張輸入框，輸入對應數值即可完成手動學習。 按下工作模式按鈕推出學習模式。

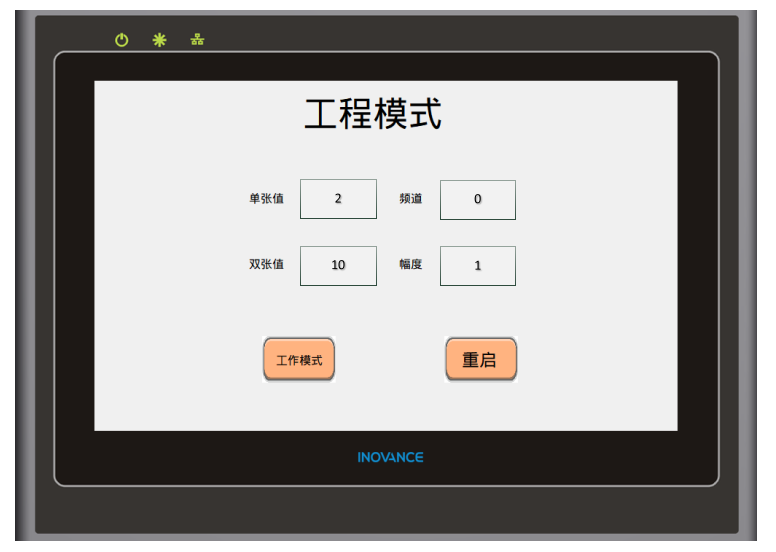

(3) 工程模式：
在工作模式界面，按工程模式，進入工程界面， 點擊界面上的單張（代表濾波時間）、雙張輸入框（代表輸出時間），輸入對應數值即可。 按下工作模式按鈕推出學習模式。
在工程模式下，點擊“重啟”按鈕重啟主機程序。
阿童木雙張檢測器產品系列：
雙張檢測經濟型解決方案，滿足一般金屬材料自動上料過程中可能產生的重疊問題，保護模具，降低生產成本。
高可靠性：MultisCom優化算法、抗干擾電路及全金屬外殼設計專利
檢測厚度：鐵、銅、鎳、不銹鋼 0.05-2.5mm，鋁片0.1-8mm
響應速度：200Pcs/min
安裝距離：30-50mm
雙張信號NPN、PNP-開關量輸出

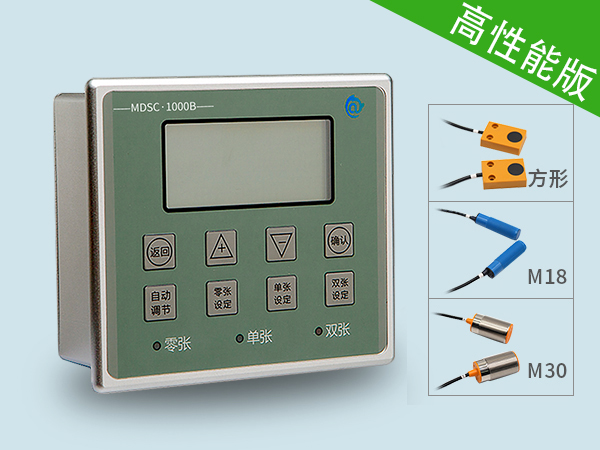

高精度、高速度、抗干擾性強，不需設定厚度、不區分材料的自學習方式，4步完成調試過程，適用于家電、汽車、PCB、金屬涂布、金屬包裝等行業
高可靠性：MultisCom優化算法、抗干擾電路及全金屬外殼設計專利
檢測厚度：鐵、銅、鎳、不銹鋼 0.05-4.5mm，鋁片0.1-40mm
響應速度：1200Pcs/min
安裝距離：30-50mm
雙張信號NPN、PNP-開關量輸出

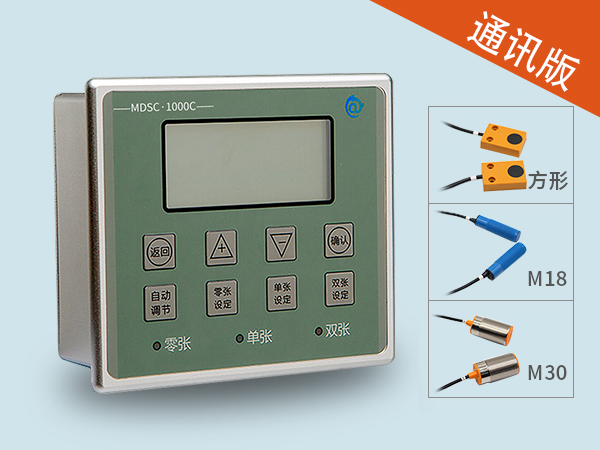

適用于高集成自動化生產線，內置MODBUS485通信模塊，支持外接觸摸屏操控，連接PLC/mes/erp系統，實現自動化下發工藝，無縫切換加工片料，提高生產自動化水平。
檢測厚度：鐵、銅、鎳、不銹鋼 0.05-4.5 mm，鋁片 0.1-40 mm
響應速度：1200 pcs/min
安裝距離：30-50mm
雙張信號NPN、PNP-開關量輸出
內置MODBUS485通信模塊

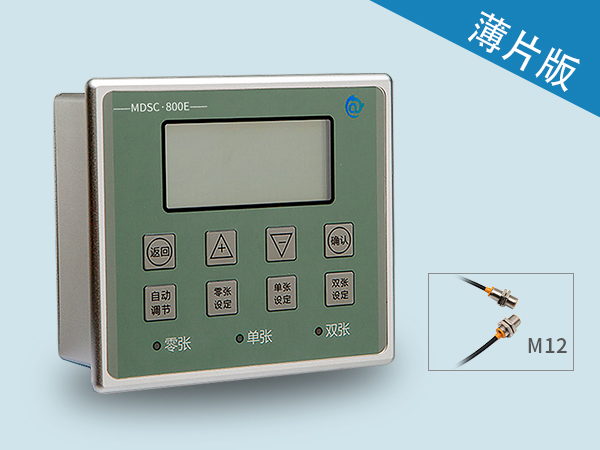

專用于小片料材料、薄片及部分特殊材料的檢測，適用于各類金屬包裝片料檢測
檢測厚度：鐵、銅、鎳、不銹鋼0.05 - 1.5mm 鋁片 0.1-8mm
響應速度：600 pcs/min
安裝距離：30-50mm
雙張信號NPN、PNP-開關量輸出
鋰電行業專用版雙張檢測器，配備定制版的M12小探頭。針對鋰電行業極耳焊接的銅片、鋁片片材雙張重疊問題而研發，有效檢測銅片、鋁片重疊，銅片鋁片混合等問題。
檢測厚度：0.01 - 1mm 銅、鎳、鋁
安裝距離：30-50mm
雙張信號NPN、PNP-開關量輸出

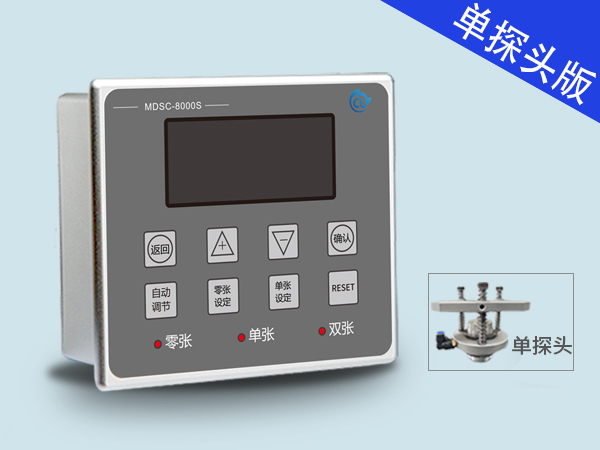

采用大功率單探頭設計，解決雙探頭傳感器難找安裝位置以及上下傳感器妨礙工件輸送的問題，提高了機械手的智能化性能，適用于汽車、家電、激光等沖壓拉伸焊接件。
檢測厚度：0.1 - 3mm 鐵、銅、鎳、不銹鋼
響應速度：200 pcs/min
安裝距離：30-50mm
雙張信號NPN、PNP-開關量輸出
內置MODBUS485通信模塊
